Mitte der 90-er Jahre wurde von aqua consult ein kompletter Neubau der BHKW-Anlage geplant und 1998 in Betrieb genommen (2x 249 kWel). 2002 erfolgte die erste Erweiterung um ein BHKW mit 311 kWel und Nachrüstung der Gemischtkühlkreisläufe bei den bestehenden BHKW Modulen. Ferner wurde eine Faulgastrocknung für den Vollstrom ergänzt
2. Erweiterung 2007

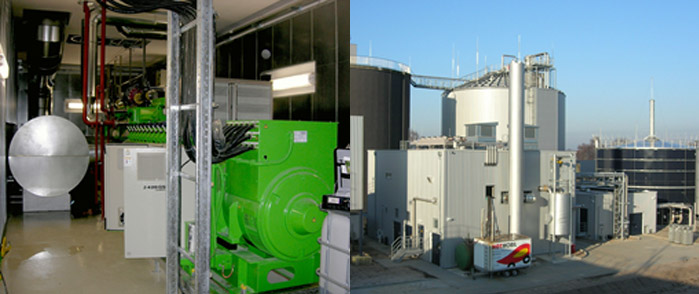

Im Zuge des Neubaus des 2. Faulbehälters (Volumen 6.500 m3) wurde auch die nächste Erweiterung der BHKW-Anlage erforderlich. Da das vorhandene Gebäude keine Reserveflächen geboten hat, wurde ein komplett neues BHKW-Gebäude errichtet.
Technische Daten:
- Gasmotor: Jenbacher JMS 420 GSBC
- Elektrische Leistung: 2x 1.416 kW
- Thermische Leistung: 2x 763 kW (ohne Abgaswärme)
- Gesamtwirkungsgrad: 64,5 % (ohne Abgaswärme)
Anlagentechnik:
Gasregelstrecken für Faulgas, Zu- und Abluftanlage 2 x 50.000 m3/h,
Automatische Schmieranlage, ausgekoppelte Wärmetauscher für Motorwärme,
Notkühlanlage für je 800 kW, ungeregelter Katalysator, Abgasanlage nach
TA-Luft, Motor-Steuerung, Anlagenüberwachung einschl. Gaswarnsonden,
eine Anbindung an das vorhandene Heizungssystem und eine Kopplung der
beiden Gasspeicher wurde vorgesehen.
Abgaswärmetauscher 2017
Durch aqua consult wurde die Nachrüstung von Abgaswärmetauschern für die beiden 1,4 MW-Module geplant und begleitet. Durch die Nachrüstung der Abgaswärmetauscher mit je einer max. therm. Leistung von 635 kW, wurde der Gesamtwirkungsgrad auf bis zu 83,3 % angehoben.
Referenzgebiet
BHKW-Energietechnik
Installierte elektrische Leistung
3 x 311 kW
2 x 1.416 kW
Leistungsumfang
Faulgastrocknung
energetische Faulgas-verwertung
BHKW-Gebäude II
Projektleistungen
Entwurfsplanung
Genehmigungsplanung
Ausführungsplanung
Vorbereitung der Vergabe
Mitwirkung bei der Vergabe
Bauoberleitung
Örtl. Bauüberwachung
Investitionen
Maßnahme 1: 515.000 €
Maßnahme 2: 2,450 Mio € (brutto)
Maßnahme 3: 340.000 € (brutto)
Fachgebiete
Faulgasverwertung
Auftraggeber
Eigenbetrieb Abwasser der Stadt Rheda-Wiedenbrück
